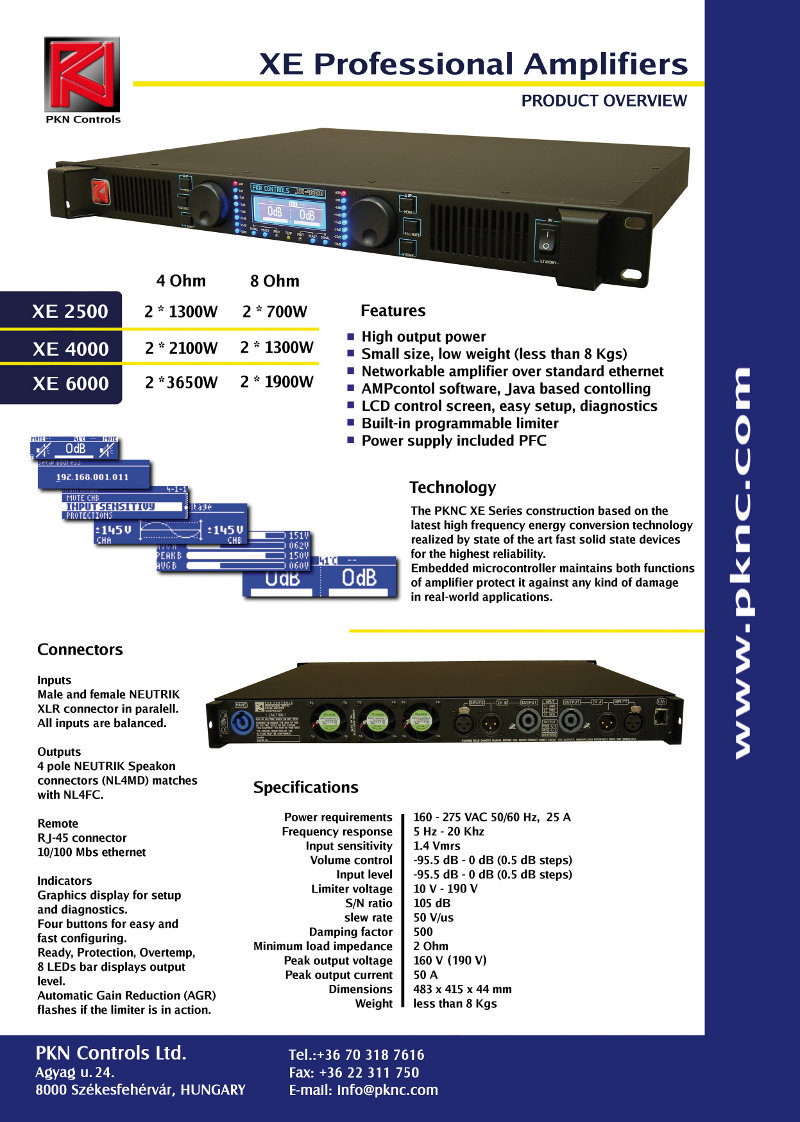

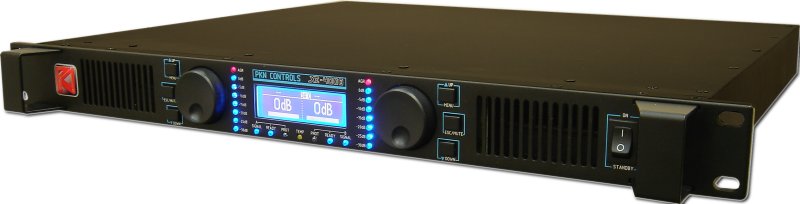

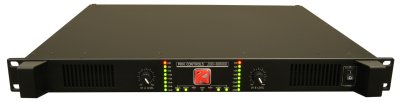

 XE Serie
 Systemverstaerker






Die XE-Verstärker-Serie kann in erster Linie bei größeren Systemen eingesetzt werden. Alle Systemparameter können von einem fremden Computer aus angesteuert und angezeigt werden. Die Fernbedienung kann sowohl über ein Programm auf Windows-Basis, als auch über einen beliebigen Internetbrowser (JAVA) erfolgen. Auf der Bedienseite befindet sich ein grafisches Display, mit dessen Hilfe das Gerät sich leicht konfigurieren lässt.  Verfügbare Modelle: XE 2500, XE 4000, XE 6000

Leistungen:


Model 4 Ohm 8 Ohm
XE 2500 1300 W + 1300 W 700 W + 700 W
XE 4000 2100 W + 2100 W 1300 W * 1300 W
XE 6000 3650 W + 3650 W 1900 W * 1900 W




- Hohe Ausgangsleistung, hoher Wirkungsgrad
- Moderne Schalttechnik mit großer Frequenz
- Geringe Abmessung und Gewicht
- Fernbedienung über Ethernet
- AMPControl Software
- Grafisches Display, JOG je Kanal
- Lautstärke und Eingangsempfindlichkeit
- Integrierter programmierbarer Limiter
- Ausgangsspannung und -Strommessung
- Messung der Lautsprecherimpedanz

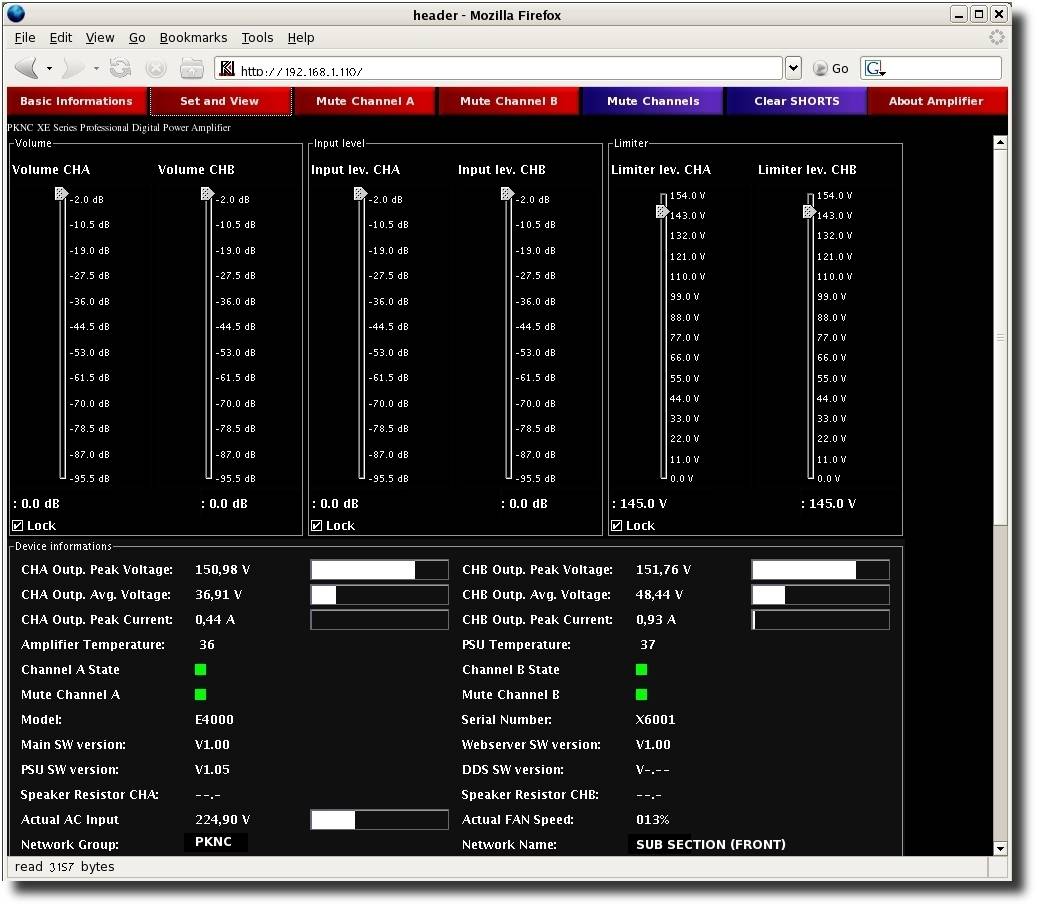

- Embedded Webserver
- 5 Benutzerprofile
- Intelligente Schutzfunktionen
- Aktive Leistungsfaktorkorrektur

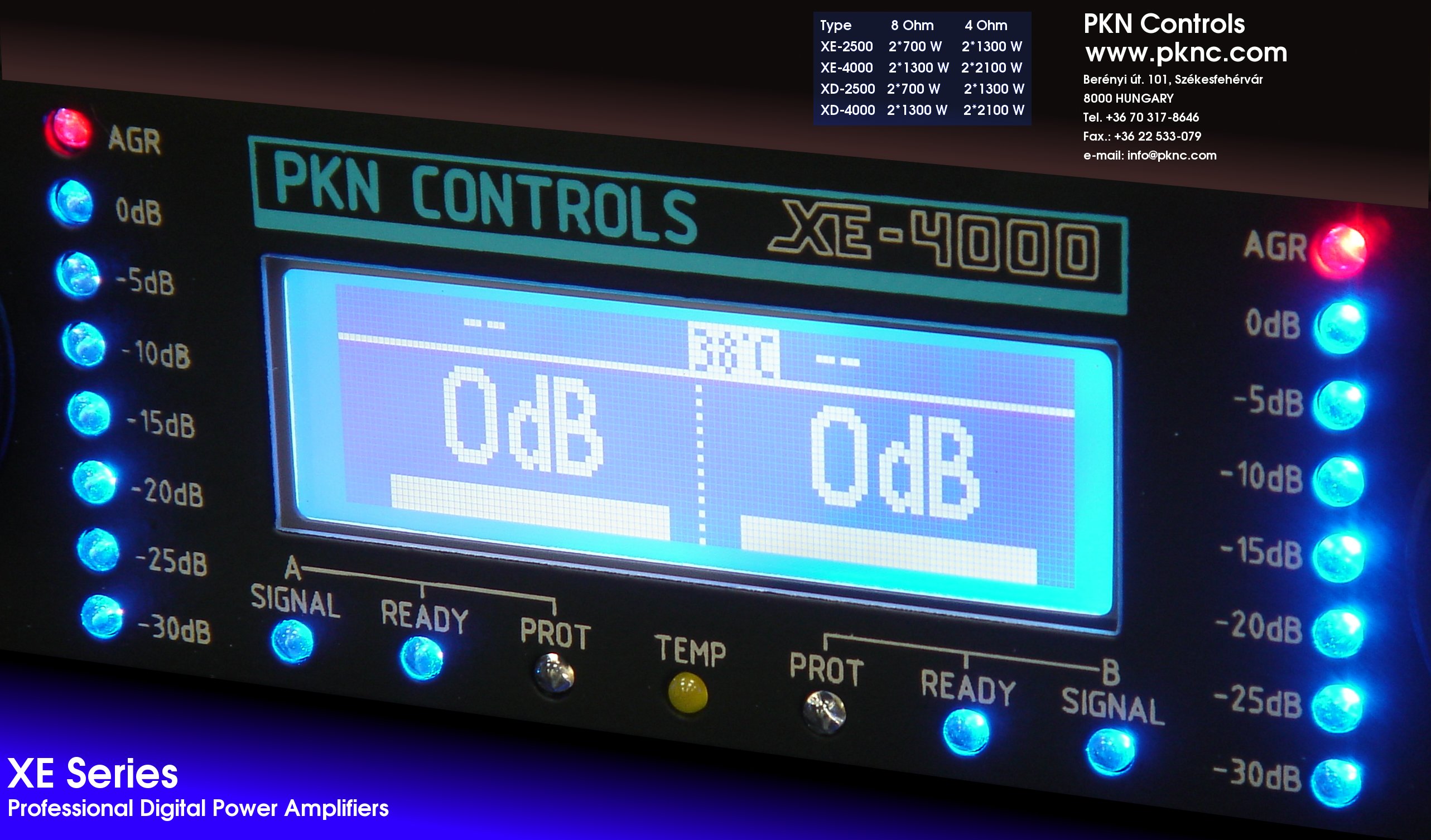

 LCD Displays:





Technische Daten:



PKNC XE2500


PKNC XE4000


PKNC XE6000

Bezeichnung Professioneller Audioverstärker
Eingangsspannung 160V – 270 VAC, (50-60Hz)
Leistungsaufnahme 2600W 5500W 7900W
Einschaltverzögerung vorhanden
Netzteil Quellbetrieb, mit einem PFC versehen
Netzanschluss NEUTRIK POWERCON
Betriebstemperatur 0C - 40C
Lagertemperatur -25C - 60C
Ausgangsleistung @ 8 Ohm 700W + 700W 1300W + 1300W 1900W + 1900W
Ausgangsleistung @ 4 Ohm 1300W + 1300W 2100W + 2100W 3650W + 3650W
Minimale Belastungsimpedanz 2 Ohm
Frequenzgang ( +/- 3dB , 8Ohm ) 5Hz - 20KHz
Signalanstiegsgeschwindigkeit 50V / us 60V / us
Dämpfungsfaktor 400 500 600
Endstufe Schaltbetrieb, große Frequenz
Ausgangsanschlüsse NEUTRIK SPEAKON 4-polig je Kanal
Signal- /Rauschabstand 100 dB 102 dB 107 dB

Zur Nennausgangsleistung gehörender Eingangsignalpegel (symmetrisch)
1.4V (rms) 1.7V (rms) 1.7V (rms)
Eingangsimpedanz (Eingang zu Erde) 10KOhm +10KOhm (+/- 1%)
Eingangsanschlüsse 2 NEUTRIK XLR je Kanal
Eingebauter Limiter uns Dynamikkompressor vorhanden
Darstellung des Ausgangssignals LED-Reihe, LED-Zustandsanzeige
Display Grafisches LCD
Bedienung JOG je Kanal, Knöpfe
Pegelregelung Menüsteuerung je Kanal
Lautstärke Am Frontpanel oder ferngesteuert -95.5dB - 0 dB
(in 0.5dB Schritten)
Eingangsempfindlichkeit Am Frontpanel oder ferngesteuert -95.5dB – 0 dB
Limiter Spannung 10 – 100 V 10-155 V 10 – 170 V
Benutzerprofile 5 unabhängige Einstellungen speicherbar
Schutzfunktionen Kurzschluss, Überlastung, niedrige Impedanz, Überhitzung
Kühlung Luftkühlung mit gesteuerten Lüftern
Richtung des Luftstroms Lufteinlass Bedienseite > Luftauslass Rückseite
Fernbedienbarkeit 10/100 Mps ETHERNET
Gewicht 8 Kg 9 Kg 9.5 Kg
Abmessungen
19” rack 483mm * 460mm * 44mm (1RU)

PKN Controls , HUNGARY
