XD / XE Series
  Endstage

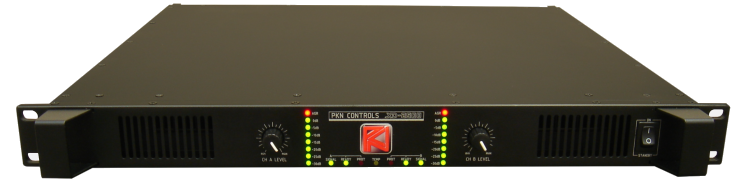

 XD Serie
 Digitale Verstaerker






 Leistungen:


Model 4 Ohm 8 Ohm
XD 2500 1300 W + 1300 W 700 W + 700 W
XD 4000 2100 W + 2100 W 1300 W * 1300 W
XD 6000 3650 W + 3650 W 1900 W * 1900 W






- Hohe Ausgangleistung, hoher Wirkungsgrad
     - Moderne Schalttechnik mit grosser Frequenz
     - Geringe Abmessung und Gewicht
     - Eingebauter Limiter
     - Ausgangsspannung und- Strommessung
     - Intelligente Schutzfunktionen
     - Aktive Leistungsfaktorkorrektur
     - Ausgangsdarstellung, LED-Zustandsanzeige











 Spezifikation:





PKNC XD2500


PKNC XD4000


PKNC XD6000

Bezeichnung Professioneller Audioverstärker
Eingangsspannung 160V – 270 VAC, (50-60Hz)
Leistungsaufnahme 2600W 5500W 7900W
Einschaltverzögerung vorhanden
Netzteil Quellbetrieb, mit einem PFC versehen
Netzanschluss NEUTRIK POWERCON
Betriebstemperatur 0C - 40C
Lagertemperatur -25C - 60C
Ausgangsleistung @ 8 Ohm 700W + 700W 1300W + 1300W 1900W + 1900W
Ausgangsleistung @ 4 Ohm 1300W + 1300W 2100W + 2100W 3650W + 3650W
Minimale Belastungsimpedanz 2 Ohm
Frequenzgang ( +/- 3dB , 8Ohm ) 5Hz - 20KHz
Signalanstiegsgeschwindigkeit 50V / us 60V / us
Dämpfungsfaktor 400 500 600
Endstufe Schaltbetrieb, große Frequenz
Ausgangsanschlüsse NEUTRIK SPEAKON 4-polig je Kanal
Signal- /Rauschabstand 100 dB 102 dB 107 dB

Zur Nennausgangsleistung gehörender Eingangsignalpegel (symmetrisch)
1.4V (rms) 1.7V (rms) 1.7V (rms)
Eingangsimpedanz (Eingang zu Erde) 10KOhm +10KOhm (+/- 1%)
Eingangsanschlüsse 2 NEUTRIK XLR je Kanal
Darstellung des Ausgangssignals LED-Reihe, LED-Zustandsanzeige
Eingebauter Limiter und Dynamikkompressor
vorhanden
Schutzfunktionen Kurzschluss, Überlastung, niedrige Impedanz, Überhitzung
Kühlung Luftkühlung mit gesteuerten Lüftern
Richtung des Luftstroms Lufteinlass Bedienseite > Luftauslass Rückseite
Fernbedienbarkeit 10/100 Mps ETHERNET
Gewicht 8 Kg 9 Kg 9.5 Kg
Abmessungen
19” rack 483mm * 460mm * 44mm (1RU)
